Lineáris lengéscsillapító specifikáció
|
Modell NEM. |
Erő |
|
TRD-LE-50 |
50±10N |
|
TRD-LE-100 |
100±20N |
|
TRD-LE-200 |
200±40N |
|
TRD-LE-300X |
300±60N |
|
TRD-LE-450X |
450±80N |
|
TRD{0}}LE-510 |
510±60N |
|
TRD{0}}LE-600 |
600±80N |
|
TRD-LE-700 |
700±100N |
|
TRD-LE-800 |
800±100N |
|
TRD{0}}LE-1000 |
1000±200N |
|
TRD-LE-1300 |
1300±200N |
|

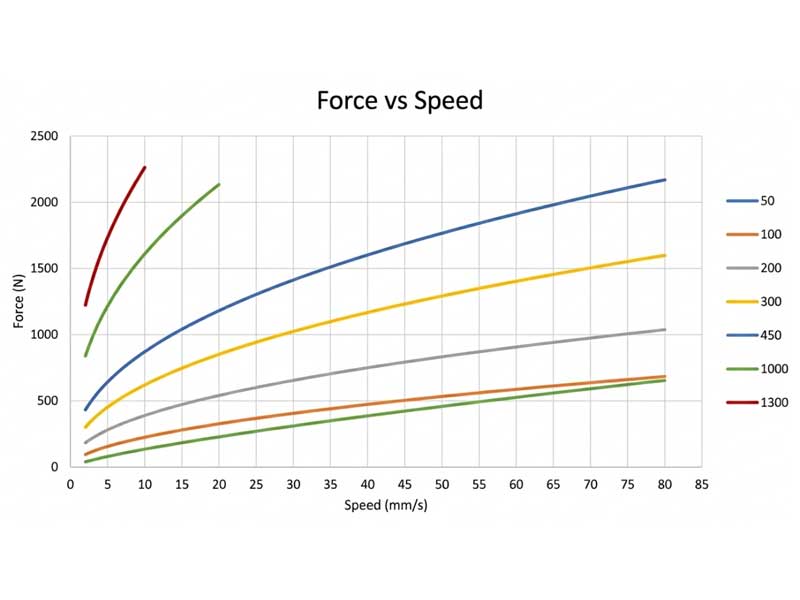

Az erőt 100%-ban ellenőrzik a gyártás során, szobahőmérsékleten 2 mm/s sebességgel. |
|

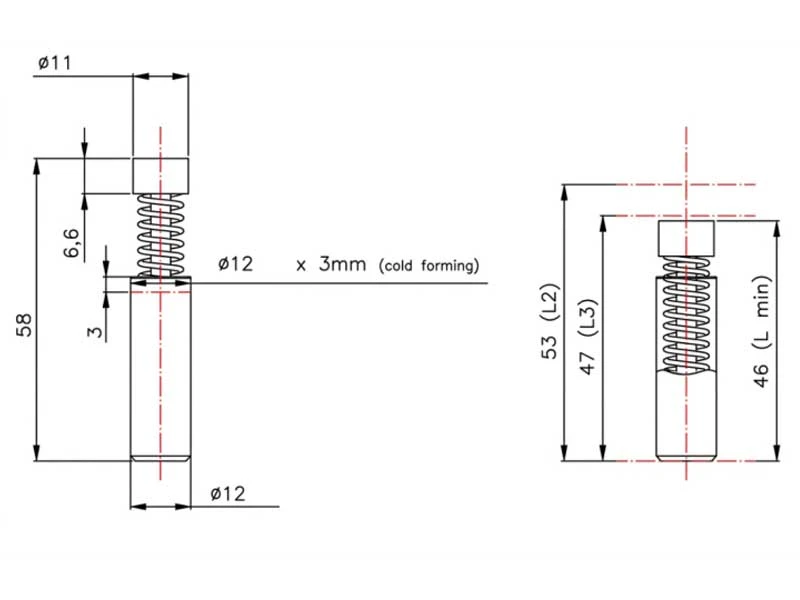

Lineáris lengéscsillapító rajz
Lineáris lengéscsillapító műszaki információ
|
Kategória |
Paraméter |
Specifikáció |
Megjegyzések/Feltételek |
|
Munkakörülmények |
Hőmérséklet (statikus) |
legfeljebb +120 fokig |
- |
|
Hőmérséklet (dinamikus) |
legfeljebb +80 fokig |
- |
|
|
Élettartam |
200 000 ciklus |
RT-nél; 7 másodperc szünet/ciklus |
|
|
Anyagjegyzék |
Alap és dugattyúrúd |
Acél |
11SMnPb37 |
|
Tavaszi |
Acél |
Cr-Si |
|
|
Pecsétek |
Gumi |
HNBR |
|
|
Szelep és kupak |
Műanyag |
PA66GF15 |
|
|
Folyadék |
Szilikon olaj |
- |
|
|
Külső ellenállás |
Vízállóság |
Ellenálló |
Átment |
|
Porállóság |
Ellenálló |
Átment |

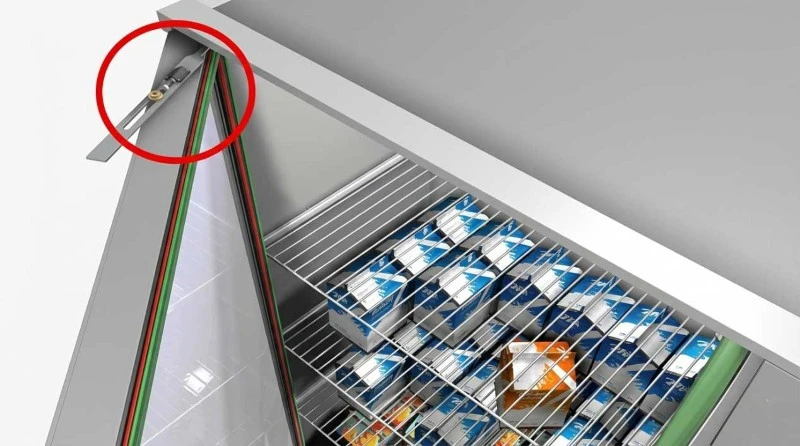

Lineáris lengéscsillapító alkalmazás
A lineáris lengéscsillapító egy mozgásszabályozó alkatrész, amelyet a mechanikai rendszerekben a mozgás lassítására és az ütések csökkentésére terveztek. A forgó lengéscsillapítókkal ellentétben, amelyeket a forgómozgás szabályozására használnak, a lineáris lengéscsillapítókat úgy tervezték, hogy irányítsák az egyenes vonalú mozgást. Segítenek lelassítani a zárási sebességet, csökkentik az ütközési erőt, és egyenletesebb, csendesebb mozgást eredményeznek. Ezen jellemzők miatt a lineáris lengéscsillapítókat széles körben használják csúszómechanizmusokban, toló-húzórendszerekben és más alkalmazásokban, amelyek lágy-zárású vagy pufferolt lineáris mozgást igényelnek.
