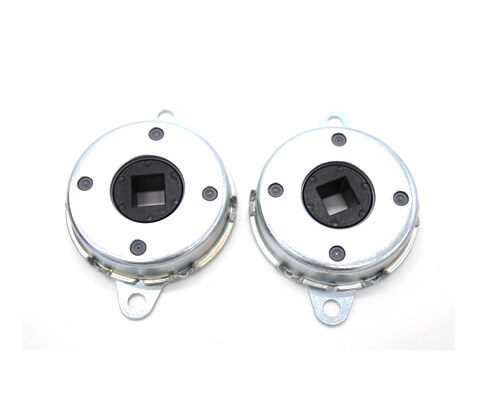

ACE nagy lemezes lengéscsillapító TRD-57A-403 kétirányú lengéscsillapító mindkét irányban
Modell | Max.nyomaték | irány |
TRD-57A-303 | 3.0±0.3N·m | Mindkét irányba |
TRD-57A-403 | 4.0±0.5 N·m | Mindkét irányba |
TRD-57A-503 | 5.0±0.5 N·m | Mindkét irányba |
TRD-57A-603 | 6.0±0.5 N·m | Mindkét irányba |
TRD-57A-703 | 7.0±0.5 N·m | Mindkét irányba |
| Jellemzők: 100 százalékos teljesítményteszt Környezeti teszt Olajszivárgási teszt Lifecycle test>50000 alkalommal ISO9001:2008 ROHS irányelv | Max.fordulatszám 50rpm Max. ciklussebesség 12 ciklus/perc Üzemi hőmérséklet – 10-50 fok Tömeg TRD-57A: 75 g, TRD-57A: 94 g Fő test anyaga vas (SPFC) Olaj típusa Szilikon olaj |
Méret
Hogyan kell használni a csappantyút
1. A lengéscsillapítók mindkét irányban nyomatékot generálhatnak, az óramutató járásával megegyezően vagy azzal ellentétes irányban.
2.Győződjön meg arról, hogy a lengéscsillapítóhoz erősített tengely rendelkezik-e csapággyal, mivel maga a lengéscsillapító nincs felszerelve.
3. Kérjük, vegye figyelembe az alábbi ajánlott méreteket, amikor tengelyt hoz létre a TRD-57A számára. Ha nem használja az ajánlott tengelyméreteket, a tengely kicsúszhat.
| A tengely külső méretei | ø10 0–0.03 |
Felületi keménység | HRC55 vagy magasabb |
Kioltás mélysége | 0,5 mm vagy magasabb |
Felületi érdesség | 1.{1}}Z vagy alacsonyabb |
Letörés vége (Csillapító beillesztési oldal | |
4.A tengely beillesztéséhez a TRD-57A-ba, helyezze be a tengelyt, miközben az egyirányú tengelykapcsoló alapjárati irányába forgatja. (Ne erőltesse a tengelyt a normál irányból. Ez károsíthatja az egyirányú tengelykapcsolót.)
5.A TRD-57A használatakor ügyeljen arra, hogy egy meghatározott szögmérettel rendelkező tengely legyen behelyezve a csappantyú tengelynyílásába. Előfordulhat, hogy a billegő tengely és a lengéscsillapító tengely nem engedi, hogy a fedél megfelelően lelassuljon záráskor. A csappantyú ajánlott tengelyméreteit a jobb oldali ábrákon találja.
Lengéscsillapító jellemzők
1. Sebesség jellemzői
A tárcsás lengéscsillapító nyomatéka a forgási sebességtől függően változik. Általában, ahogy a jobb oldali grafikonon látható, a forgatónyomaték növekszik a forgási sebesség növekedésével, és a nyomaték csökken, ha a forgási sebesség csökken. A forgatónyomaték 20 ford./percnél látható ebben a katalógusban. A záró fedélben a forgási sebesség lassú, amikor a fedél zárni kezd, ami a névleges nyomatéknál kisebb nyomatékot eredményez.
2. Hőmérséklet jellemzői
A lengéscsillapító nyomatéka (ebben a katalógusban a névleges nyomaték) a környezeti hőmérséklettől függően változik. A hőmérséklet emelkedésével a nyomaték csökken, a hőmérséklet csökkenésével pedig a nyomaték nő. Ennek az az oka, hogy a csappantyú belsejében lévő szilikonolaj viszkozitása a hőmérséklettől függően változik. A jobb oldali grafikon a hőmérsékleti jellemzőket szemlélteti.
Üdvözöljük, hogy megvásárolja a kiváló minőségű és precíz ace big disk damper trd{0}}a-403 kétirányú lengéscsillapítót mindkét irányban a Toyou Industry-tól – az egyik vezető gyártótól és beszállítótól. Több mint 15 éve specializálódtunk erre a területre. És ügyfeleinknek a legversenyképesebb árat kínáljuk. Ne habozzon tovább.
