Ismerje meg a lapátos{0}} típusú forgó csillapító helyes felszerelését, beleértve a szöghatárokat, a jobbra/balra irányt, a nyomaték illesztését és a rögzítési módot. Ezzel az áttekinthető műszaki útmutatóval előzheti meg a sérüléseket, és biztosítsa a fedél sima záródását.

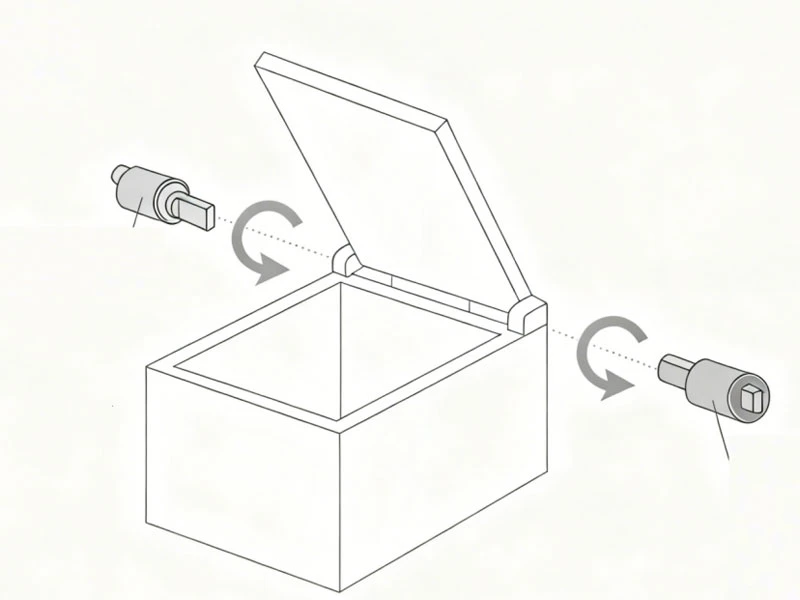

Beépítési helyzet: Ház és tengely
A lapátos lengéscsillapítót általában egy fedél vagy forgó alkatrész forgáspontjára szerelik fel.
- A ház a fix oldalra van felszerelve.
- A tengely a mozgó oldalra van felszerelve (például a fedél).
Ezzel az elrendezéssel a csappantyú ellenállást biztosít a fedél nyitásakor vagy zárásakor.

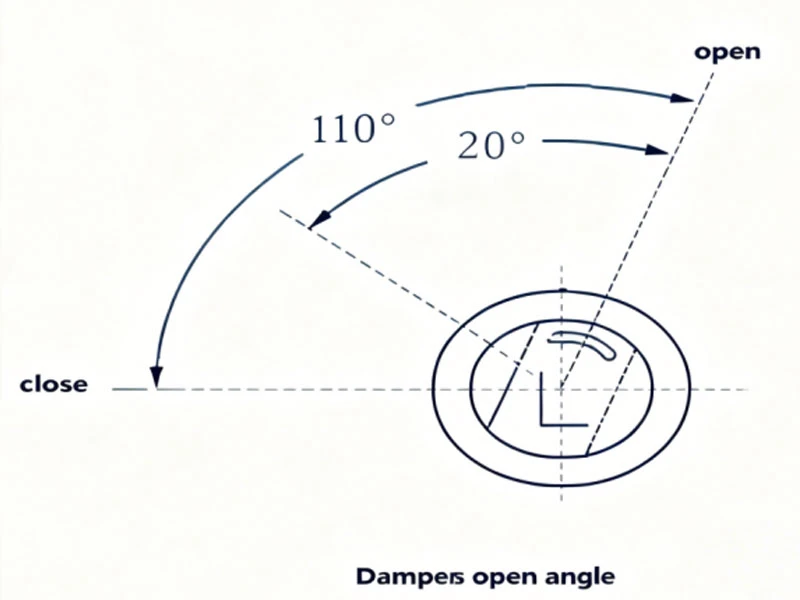

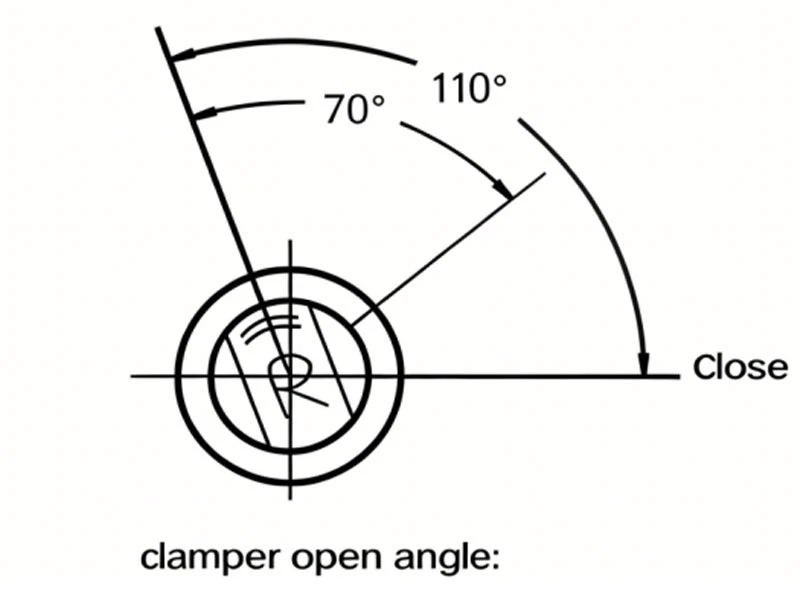

A lapátos lengéscsillapítók forgási szöghatára
Más forgó csappantyúkkal ellentétben a lapátos lengéscsillapítóknak belső elfordulási szögkorlátjuk van a szerkezeti felépítésükből adódóan.
A lapátos lengéscsillapítókat általában a következőkben használják: Lágyan záródó fedelek és Szabályozott lehajtható fedél. A szögkorlátozás megakadályozza, hogy a fedelet a tervezett tartományon kívülre tolják, védve a lapátot és a mechanizmust.
Ha a fedél túllépi a maximális szöget, az a következőket okozhatja:
- Lengéscsillapító sérülés
- A csillapító hatás elvesztése, ami gyors zárást okoz
- Olajszivárgás
A felszerelésnek biztosítania kell, hogy a fedél mozgása a csappantyú tervezett elfordulási szögén belül maradjon.
A CW vagy CCW irány kiválasztása
A lapátos lengéscsillapítók csak egy-irányú csillapítást biztosítanak, ezért ki kell választania a megfelelő irányt:
- CW (óramutató járásával megegyező) csillapítás
- CCW (óramutató járásával ellentétes) csillapítás
A lengéscsillapító csak a megadott irányban biztosít nyomatékot.
Válassza ki azt a csappantyút, amely megfelel a fedél zárási irányának.
Nyomatékillesztés a kétoldalas{0}}szereléshez
Ha a fedél mindkét oldalára lengéscsillapítót szerelnek fel, a nyomatékértékeknek azonosaknak kell lenniük.
Ellenkező esetben a fedélen:
- Egyenetlen erőeloszlás
- Csavarodás vagy eltolódás
Példa:
|
Oldal |
Irány |
Nyomaték (N·m) |
Megjegyzések |
|
Balra |
CW |
0.2 |
Kiegyensúlyozott példa |
|
Jobbra |
CCW |
0.2 |
Kiegyensúlyozott példa |
|
Teljes |
/ |
0.4 |
A fedél kiegyensúlyozott, nem csavarodik |
|
Oldal |
Irány |
Nyomaték (N·m) |
Megjegyzések |
|
Balra |
CW |
0.2 |
Kiegyensúlyozatlan példa |
|
Jobbra |
CCW |
0.1 |
Kiegyensúlyozatlan példa |
|
Teljes |
/ |
0.3 |
A fedél nagyobb nyomatékkal oldalra csavarodik |
Következtetés
A lapátos lengéscsillapító helytelen felszerelése gyenge csillapítási teljesítményt vagy akár károsodást is okozhat. Nekünk kellene:
1. Szerelje fel a házat a fix oldalra és a tengelyt a mozgó oldalra.
2. Győződjön meg arról, hogy a fedél mozgása nem haladja meg a csappantyú maximális elfordulási szögét.
3. Válassza a CW vagy CCW lehetőséget a fedél zárási irányának megfelelően.
4. Ha mindkét oldalra két lengéscsillapítót szerel fel, azonos nyomatékértékeket használjon.
